ASR-2000系列（ASR-2050,ASR-2050R,ASR-2100,ASR-2100R）

額定輸出：AC 0 ~ 350 Vrms, DC 0 ~ ± 500 V
輸出頻率高達999.9Hz
直流輸出（100%額定功率）
輸出容量：500VA/1000VA
測量項目：Vrms, Vavg, Vpeak,Irms, IpkH, Iavg, Ipeak, P, S, Q, PF, CF
電壓電流諧波分析(THDv, THDi)
輸出開/關的自定義相位角
遠程感應能力
OVP, OCP, OPP, OTP交流故障檢測和風扇故障報警
接口：USB,LAN,RS-232C(標配);GPIB(選配)
內置外部控制I/O和外部信號輸入
內置輸出繼電器控制
存儲功能（最多10組）
序列和模擬功能（最多10組）
支持任意波形功能
內置Web服務器

產品敘述產品規格配件訂購信息下載

ASR-2000 series是一款AC+DC電源供應器，不僅在交流輸出時提供額定功率輸出，也可以在直流輸出時提供額定功率輸出。ASR-2000輸出模式有9種模式可以選擇包含1)交流電源輸出模式(AC-INT Mode), 2)直流電源輸出模式(DC-INT), 3)交直流電源輸出模式(AC+DC-INT Mode), 4)外部交流信號源模式(AC-EXT Mode), 5)外部交直流訊號源模式(AC+DC-EXT Mode), 6)外部交流信號迭加模式(AC-ADD Mode), 7)外部交直流信號迭加模式(AC+DC-ADD Mode), 8)外部交流信號同步模式(AC-SYNC Mode), 9)外部交直流信號同步模式(AC+DC-SYNC Mode)。

為了滿足不同的電子零組件開發、車用電裝品和家用電器測試，ASR-2000 series

提供用戶波形輸出功能，包括1)Sequence mode可以產生波形下降，浪涌，凹陷，變化和其他異常電力線條件，2)Arbitrary waveform function可供使用者儲存/加載使用者自定義的波形，3)Simulation mode仿真電源中斷、電壓增加、減少及頻率變動。ASR-2000 series電源輸出時，同時也可以量測待測物的Vrms, Vavg, Vpeak, Irms, Iavg, Ipeak, IpkH, P, S, Q, PF, CF, 40階Voltage Harmonic 和Current Harmonic。除此之外，Remote sensing功能確保準確的電壓輸出，Customized Phase Angle for Output On/Off功能可以依據測試需求，設定電壓輸出的起始角度與結束角度。V-Limit, Ipeak-Limit, F-Limit, OVP, OCP, OPP功能設定可以在量測過程中，保護待測物。OTP、OCP、OPP保護，Fan fail alarm功能及交流輸入電壓過低偵測功能。

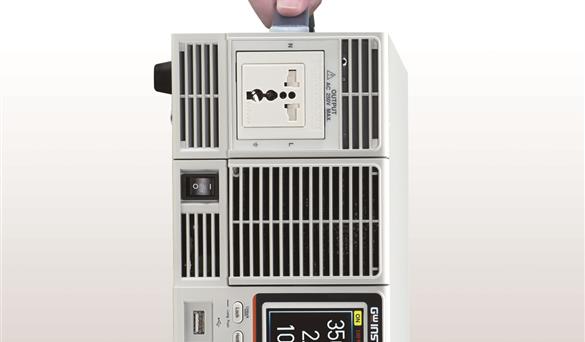

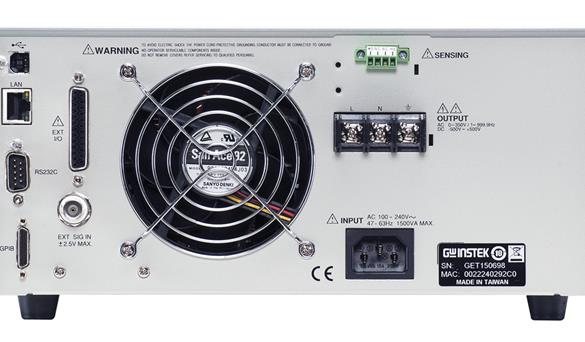

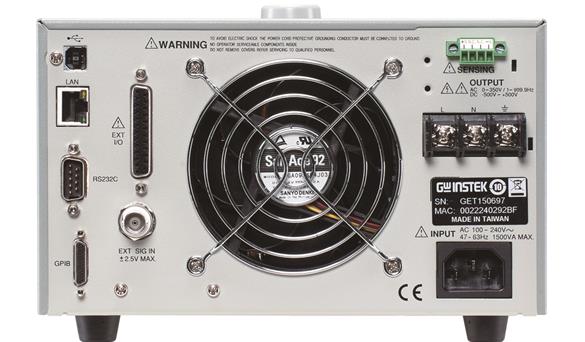

ASR-2000 series 于面板前端提供萬用端子或歐規端子，可供使用者隨插即可設定使用，節省配線時間。ASR-2000R series 3U高及1/2 Rack寬的設計，兼容于ATS的組裝。ASR-2000 series支持I/O接口，標準配備USB, LAN, External I/O及選配RS-232C及GPIB。

ASR-2000系列介紹 https://v.youku.com/v_show/id_XNDYyMTc4NTcwNA==.html

ASR-2000系列PPT講解https://v.youku.com/v_show/id_XNDYyMjAyNjIzNg==.html

ASR-2000系列固件升級https://v.youku.com/v_show/id_XNDYyMjA2MzE5Ng==.html

ASR-2000系列恢復出廠設置https://v.youku.com/v_show/id_XNDYyMjA2MTY1Ng==.html

ASR演示視頻https://v.youku.com/v_show/id_XNTA0MjgxNjk3Ng==.html

快速選型

型號	輸出功率	輸出頻率	輸出電壓	最大電流	標配接口
ASR-2050	500VA	1Hz-999Hz	AC 350V/DC ±500V	2.5A/5A	USB/LAN
ASR-2100	1000VA	1Hz-999Hz	AC 350V/DC ±500V	5A/10A	USB/LAN

詳細規格
		ASR-2050(R)	ASR-2100(R)
額定輸入（AC)
正常輸入電壓		100 Vac ～ 240 Vac	100 Vac ～ 240 Vac
輸入電壓范圍		90 Vac ～ 264 Vac	90 Vac ～ 264 Vac
相位		單相二線制	單相二線制
輸入頻率范圍		47 Hz ～ 63 Hz	47 Hz ～ 63 Hz
最大功耗		≤800 VA	≤1500 VA
功率因數*1	100Vac	0.95 (typ.)	0.95 (typ.)
	200Vac	0.90 (typ.)	0.90 (typ.)
最大輸入電流	100Vac	8 A	15 A
	200Vac	4 A	7.5 A
*1輸出電壓為100V/ 200V（100V/200V檔位），最大電流，負載功率因數為1。
交流模式額定輸出（AC rms）
電壓	設定范圍*1	0.0 V ～ 175.0 V / 0.0 V～ 350.0 V
	設定分辨率	0.1 V
	精度*2	±(0.5 % of set + 0.6 V / 1.2 V)
輸出相位		單相二線制
最大電流*3	100 V	5 A	10 A
	200 V	2.5 A	5 A
最大峰值電流*4	100 V	20 A	40 A
	200 V	10 A	20 A
功率容量		500 VA	1000 VA
頻率	設定范圍	AC模式：40.00 Hz ～ 999.9 Hz，AC+DC模式: 1.00 Hz～ 999.9 Hz
	設定分辨率	0.01 Hz (1.00 ～ 99.99 Hz), 0.1 Hz (100.0～999.9 Hz)
	精度	45 Hz～65 Hz:設定值的0.01%,40 Hz～999.9 Hz: 設定值的0.02%
	穩定性*5	± 0.005%
同相輸出		0.0°～359.9°可變(設定分辨率0.1°)
直流偏移*6		± 20 mV 以內(TYP)
*1. 100V/200V檔位
*2.對于17.5V至175V/35V至350V的輸出電壓、正弦波、45 Hz至65 Hz的輸出頻率、空載、直流電壓設置0V（AC+DC模式），23°C±5°C
*3.對于1V到100V/2V到200V的輸出電壓，當輸出電壓為100V到175V/200V到350V時，由功率容量限制。
*4.電容輸入整流負載，受最大電流限制。
*5.對于45Hz至65Hz，輸出額定電壓，無負載和最大電流的電阻負載，以及工作溫度。
*6.在交流模式和輸出電壓設置為0V的情況下。
直流模式額定輸出
電壓	設定范圍*1	—250V～+250V/-500V～+500V
	設定分辨率	0.1 V
	精度*2	±(\|0.5 % of set\| + 0.6 V / 1.2 V)
最大電流*3	100 V	5 A	10 A
	200 V	2.5 A	5 A
最大峰值電流*4	100 V	20 A	40 A
	200 V	10 A	20 A
功率容量		500 W	1000 W
*1. 100V/200V檔位
*2.對于輸出電壓為-250 V至-25 V，+25 V至+250 V/-500 V至-50 V，+50 V至+500 V，空載，交流電壓設置為0V（交流+直流模式），23℃±5℃。
*3.當輸出電壓為1.4V至100V/2.8V至200V時，受輸出電壓為100V至250V/200V至500V時的功率容量限制。
*4.在5ms內，受最大電流的限制。
輸出電壓穩定性
線路調節*1		≤±0.2%
負載調節*2		0.15% @45 - 65Hz; 0.5% @DC, all other frequencies (0 to 100%, via output terminal)
紋波噪聲*3		0.7 Vrms / 1.4 Vrms (TYP)
*1.電源輸入電壓為100V、120V或230V，空載，額定輸出。
*2.對于75 V至175V/150 V至350V的輸出電壓，負載功率因數為1，使用后面板上的輸出端子從0 A的輸出電流逐步地改變為最大電流（或其反向）。
*3.對于直流模式下的5 Hz至1 MHz部分，使用后面板上的輸出端子。
輸出電壓波形失真率，輸出電壓響應時間，效率
輸出電壓波形畸變率*1		≤0.5 %
輸出電壓響應時間*2		100 us (TYP)
效率*3		≥70%
*1.在50V至175V/100V至350V的輸出電壓下，負載功率因數為1，并處于AC和AC+DC模式。
*2.對于輸出電壓為100V/200V，負載功率因數為1，相對于從0 A的輸出電流到最大電流（或其反向）的逐步變化；10%～90%的輸出電壓。
*3.對于交流模式，在輸出電壓為100伏/ 200伏，最大電流，負載功率因數為1，僅正弦波。
測量值顯示
電壓 RMS, AVG值*1	分辨率	0.1 V
	精度*2	45Hz至65Hz，DC：±(0.5 %讀值+0.3V/0.6V)，40Hz至999.9Hz：（0.7%讀數+0.9V/1.8V）
峰值	分辨率	0.1 V
	精度	45Hz至65Hz ，DC: ±(\|2%讀值\|+1V/2V)
電流 RMS, AVG值	分辨率	0.01 A	0.01A
	精度*3	45Hz至65Hz，DC:±(0.5%讀值+0.02A/0.02A)	45Hz至65Hz，DC:±(0.5%讀值+0.04A/0.02A);
		40Hz至999.9 Hz:±(0.7%讀值+0.04A/0.04A)	40Hz至999.9 Hz:±(0.7%讀值+0.08A/0.04A)
峰值	分辨率	0.1A	0.1A
	精度*4	45Hz至65Hz，DC:±(\|2%讀值\|+0.2A/0.1A)	45Hz至65Hz，DC:±(\|2%讀值\|+0.2A/0.1A)
功率 Active (W)	分辨率	0.1/1W	0.1/1W
	精度*5	±(2%讀值+0.5W)	±(2%讀值+1W)
Apparent (VA)	分辨率	0.1/1VA	0.1/1VA
	精度56	±(2%讀值+0.5VA)	±(2%讀值+1VA)
Reactive (VAR)	分辨率	0.1/1VAR	0.1/1VAR
	精度57	±(2%讀值+0.5VAR)	±(2%讀值+1VAR)
負載功率因數	范圍	0.000～1.000	0.000～1.000
	分辨率	0.001	0.001
負載峰值系數	范圍	0.00～50.00	0.00～50.00
	分辨率	0.01	0.01
諧波電壓	范圍	基波高達40th	基波高達40th
有效值（RMS）	滿量程	175V/350V,100%	175V/350V,100%
百分比（%）	分辨率	0.1V, 0.01%	0.1V, 0.01%
（僅限AC-INT和50/60Hz）	精度*8	高達20th±(0.2%讀值+0.5V/1V)	高達20th±(0.2%讀值+0.5V/1V)
		20th至40th±(0.3%讀值+ 0.5V/1V)	20th至40th±(0.3%讀值+ 0.5V/1V)
諧波電流	范圍	基波高達40th	基波高達40th
有效值（RMS）	滿量程	5A/2.5A,100%	10A/5A,100%
百分比（%）	分辨率	0.01A,0.01%	0.01A,0.01%
（僅限AC-INT和50/60Hz）	精度*3	高達20th±(1%讀值+0.1A/0.05A)	高達20th±(1%讀值+0.2A/0.1A)
		20th至40th±(1.5%讀值+ 0.1A/0.05A)	20th至40th±(1.5%讀值+ 0.2A/0.1A)
*1.電壓顯示在AC/AC+DC模式下設置為有效值，在DC模式下設置為平均值。
*2.交流模式：輸出電壓17.5V至175V/35V至350V，23°C±5°C。直流模式：輸出電壓25V至250V/50V至500V和23°C±5°C。
*3.輸出電流在最大電流的5%到100%之間，23°C±5°C。
*4.AC模式中，輸出電流在最大峰值電流的5%～100%范圍內，DC模式中，輸出電流在最大瞬時電流的5%～100%范圍內，23°C±5°C。峰值的精度是DC波形或正弦波形。
*5.對于大于等于50V的輸出電壓，輸出電流在最大電流10%到100%的范圍內，DC或輸出頻率為45 Hz至65 Hz，23°C±5°C。
*6.直流模式下不顯示視在功率和無功功率。
*7.無功功率用于功率因數為0.5或更低的負載。
*8.輸出電壓范圍為17.5V至175V/35V至350V,23°C±5°C。
其他
保護		OCP, OTP, OPP, FAN Fail
顯示		TFT-LCD, 4.3 inch
存儲功能		10組存儲和調取設置
任意波	存儲數	16 (閃存)
	波形長度	4096點
接口	標配 USB	Type A: 主機, Type B:從屬機, 速度: 1.1/2.0, USB-CDC
	LAN	MAC地址, DNS IP地址, 用戶密碼,網關IP地址, 儀器IP地址, 子網掩碼
	外部控制	外部信號輸入；外部控制I/O
	選配 GPIB	SCPI-1993, 符合IEEE 488.2 接口
	RS-232C	符合EIA-RS-232規格
絕緣電阻		500 Vdc, ≥30 MΩ
輸入與機箱、輸出與機箱、輸入與輸出之間
耐壓		1500 Vac, 1 分鐘
輸入與機箱、輸出與機箱、輸入與輸出之間
EMC		EN 61326-1 (Class A)
		EN 61326-2-1/-2-2 (Class A)
		EN 61000-3-2 (Class A, Group 1)
		EN 61000-3-3 (Class A, Group 1)
		EN 61000-4-2/-4-3/-4-4/-4-5/-4-6/-4-8/-4-11 (Class A, Group 1)
		EN 55011 (Class A, Group1)
安全		EN 61010-1
環境	操作環境	室內使用，過電壓II類
	操作溫度范圍	0 °C ～ 40 °C
	存儲溫度范圍	—10 °C ～ 70 °C
	操作濕度范圍	20 %RH ～ 80 % RH (無凝結)
	存儲濕度范圍	≤90 % RH(無凝結)
	高度	高達2000m
尺寸&重量		ASR-2000 : 285(W)×124(H)×480(D) (不包括凸出部分); 約11.5 kg
		ASR-2000R : 213(W)×124(H)×480(D) (不包括凸出部分);約10.5 kg

點擊下載

配件

CD ROM(使用手冊，編程手冊），安全指南，電源線，電源端子蓋組件，

Remote Sense Terminal Cover Set，GTL-123測試線，GTL-246 USB線

選配
Opt01:RS-232+GPIB通信功能
Opt02:歐洲輸出插座（僅ASR-2000)
GET-003 擴展通用電源插座
GET-004 擴展歐洲電源插座
GRA-439-E 機架安裝套件（EIA)
GRA-439-J 機架安裝套件(JIS)
GTL-232 RS-232C線，約2m
GTL-258 GPIB線，約2m
ASR-001 進氣過濾器

ASR-2050 500VA可編程交流/直流電源
ASR-2100 1000VA可編程交流/直流電源
ASR-2050R 500VA可編程交流/直流電源
ASR-2100R 1000VA可編程交流/直流電源
